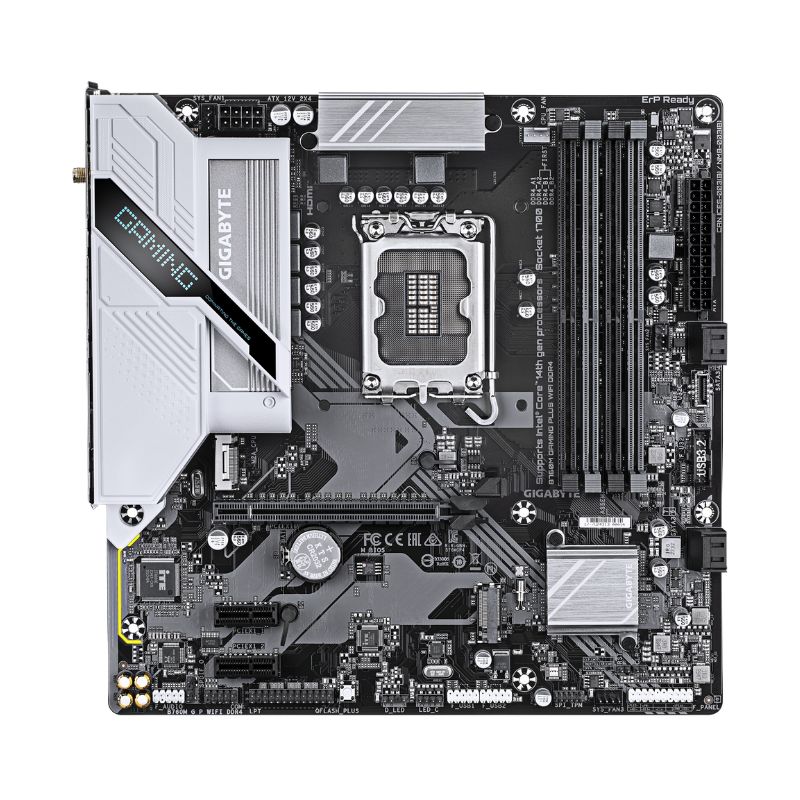

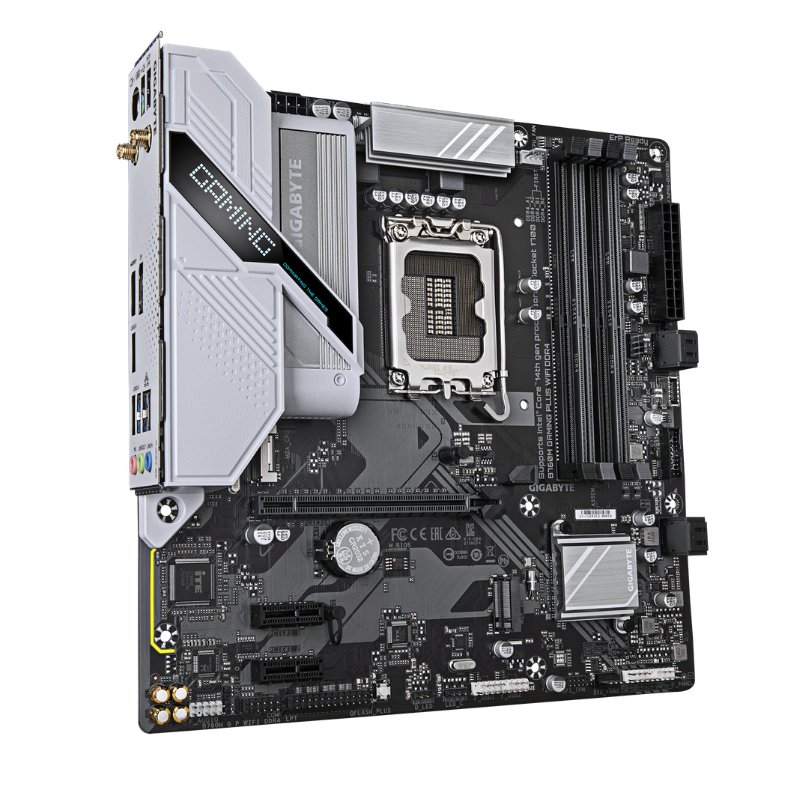

Mainboard Gigabyte B760M Gaming Plus Wifi DDR4

CPU

• Socket LGA1700: Hỗ trợ cho Bộ xử lý Intel® Core™, Pentium® Gold và Celeron® thế hệ thứ 14, 13 và 12
• Bộ nhớ đệm L3 thay đổi tùy theo CPU

Chipset

• Intel ® B760 Express

Bộ nhớ

• Hỗ trợ cho DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/3000/2933/2666/2400/2133 MT/s mô-đun bộ nhớ
• 4 x DDR4 DIMM socket hỗ trợ tối đa 128 GB (dung lượng DIMM đơn 32 GB) bộ nhớ hệ thống
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ mô-đun bộ nhớ ECC Un-buffered DIMM 1Rx8/2Rx8 (hoạt động ở chế độ không phải ECC)
• Hỗ trợ mô-đun bộ nhớ non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
• Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp - Hỗ trợ Intel® HD Graphics:

• 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160@60 Hz

* Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc.

• 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304@60 Hz

* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3

(Thông số kỹ thuật đồ họa có thể thay đổi tùy thuộc vào hỗ trợ CPU.)
Hỗ trợ tối đa ba màn hình cùng lúc

Âm thanh

• Realtek ® Audio CODEC

• Âm thanh độ nét cao

• 2/4/5.1/7.1 kênh
  * Bạn có thể thay đổi chức năng của giắc cắm âm thanh bằng phần mềm âm thanh. Để định cấu hình âm thanh kênh 7.1, hãy truy cập phần mềm âm thanh để cài đặt âm thanh.

• Hỗ trợ S/PDIF Out

LAN

• Chip Realtek® GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)

• WIFI a, b, g, n, ac, ax, hỗ trợ băng tần sóng mang 2,4/5 GHz
• BLUETOOTH 5.3
• Hỗ trợ chuẩn không dây 11ax 160MHz

Khe mở rộng

CPU:
- 1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x16
* Khe cắm PCIEX16 chỉ có thể hỗ trợ card đồ họa hoặc NVMe SSD.

Chipset:
- 2 x khe cắm PCI Express x1, hỗ trợ PCIe 3.0 và chạy ở x1

Giao diện lưu trữ

CPU:

• 1 x đầu nối M.2 (Socket 3, phím M, hỗ trợ SSD loại 2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

• 1 x đầu nối M.2 (Socket 3, phím M, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)
• 4 x đầu nối SATA 6Gb/s

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA.

USB

• 1 x cổng USB Type-C® hỗ trợ USB 3.2 Gen 1, có sẵn thông qua đầu cắm USB bên trong
• 5 x cổng USB 3.2 Gen 1 (3 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
• 2 x cổng USB 2.0/1.1 ở mặt sau

Chipset+USB 2.0 Hub:

• 4 x cổng USB 2.0/1.1 có sẵn thông qua đầu cắm USB bên trong

Đầu nối I / O nội bộ

• 1 x đầu nối nguồn chính ATX 24 chân
• 1 x đầu nối nguồn ATX 12V 8 chân
• 1 x đầu cắm quạt CPU
• 3 x đầu cắm quạt hệ thống
• 1 x đầu cắm dải đèn LED có thể định địa chỉ
• 1 x đầu cắm dải đèn LED RGB
• 2 x đầu nối M.2 Socket 3
• 4 x đầu nối SATA 6Gb/s
• 1 x đầu cắm bảng điều khiển phía trước
• 1 x đầu cắm âm thanh bảng điều khiển phía trước
• 1 x đầu cắm USB Type-C®, hỗ trợ USB 3.2 Gen 1
• 1 x đầu cắm USB 3.2 Gen 1
• 2 x đầu cắm USB 2.0/1.1
• 1 x đầu cắm Trusted Platform Module (Chỉ dành cho mô-đun GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
• 1 x đầu cắm cổng nối tiếp
• 1 x đầu cắm cổng song song
• 1 x đầu cắm S/PDIF Out
• 1 x nút Q-Flash Plus
• 1 x jumper reset
• 1 x jumper Clear CMOS

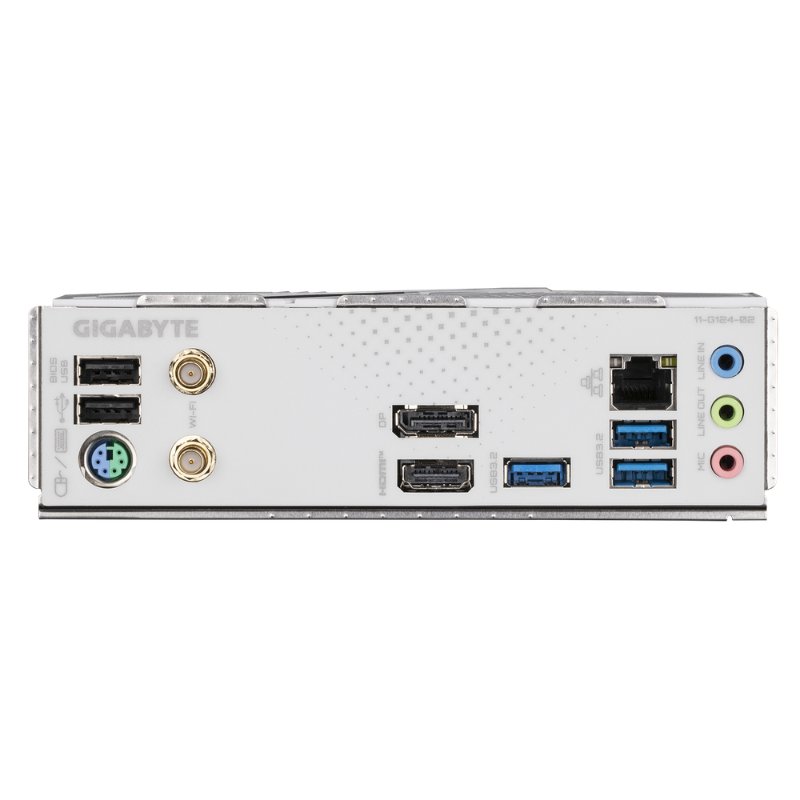

Kết nối mặt sau

• 2 x cổng USB 2.0/1.1
• 1 x cổng bàn phím/chuột PS/2
• 2 x đầu nối ăng ten SMA (2T2R)
• 1 x DisplayPort
• 1 x cổng HDMI
• 3 x cổng USB 3.2 Gen 1
• 1 x cổng RJ-45
• 3 x giắc cắm âm thanh

Bộ điều khiển I / O

• iTE ® Chip điều khiển I/O

Giám sát hệ thống

• Phát hiện điện áp
• Phát hiện nhiệt độ
• Phát hiện tốc độ quạt
• Phát hiện tốc độ dòng chảy làm mát nước
• Cảnh báo lỗi quạt
• Điều khiển tốc độ quạt

* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ tùy thuộc vào quạt (máy bơm) bạn lắp đặt.

BIOS

• 1 x 128 Mbit flash
• Sử dụng AMI UEFI BIOS được cấp phép
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

• Hỗ trợ GIGABYTE Control Center (GCC)

* Các ứng dụng khả dụng trong GCC có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.

• Hỗ trợ cho Q-Flash
• Hỗ trợ Q-Flash Plus

Phần mềm đóng gói

• Norton ® Internet Security (phiên bản OEM)

• Phần mềm quản lý băng thông mạng LAN

Hệ điều hành

• Hỗ trợ cho Windows 11 64-bit

• Hỗ trợ cho Windows 10 64-bit

Kích thước

• Micro ATX

• 24,4cm x 24,4cm
